Mapa Geográfico de Gateways
NOTE
La vista de Mapa de Gateways es tu centro de comando visual para monitorear la distribución física de la red. A diferencia de las tablas planas, esta interfaz geolocalizada te permite entender la densidad de cobertura LoRaWAN, ubicar zonas oscuras y visualizar los nodos de infraestructura (Antenas) de forma unificada. Todo renderizado en alta fidelidad gracias al motor de Mapbox/Leaflet.
1. Interfaz y Controles Generales

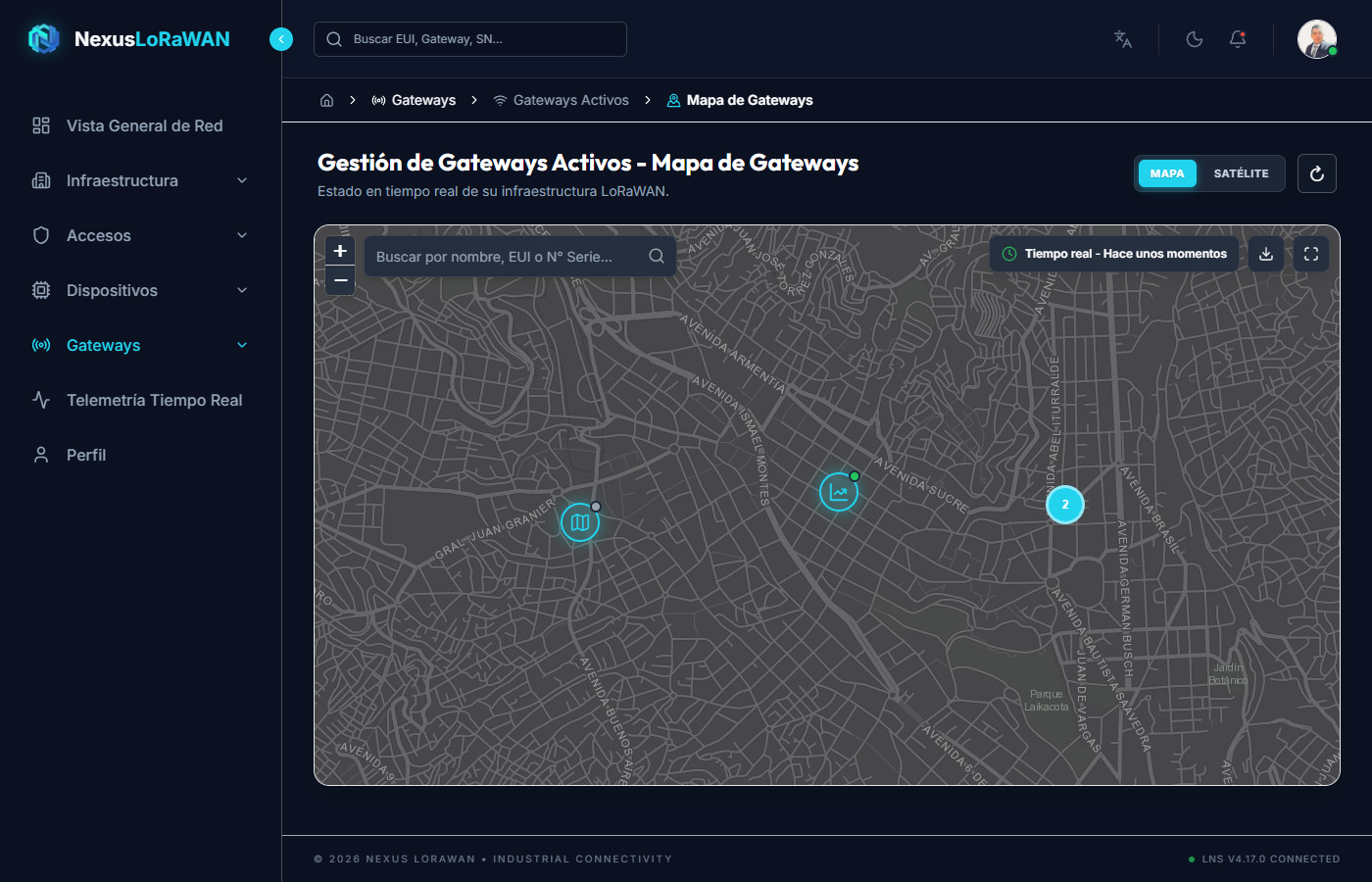

Al ingresar al Mapa de Gateways, verás todos tus equipos desplegados estratégicamente según sus coordenadas GPS. Tienes un conjunto de controles para interactuar con la cartografía:
- Controles de Zoom (+ / -): Ubicados típicamente en las esquinas de la vista. Te permiten alejarte para ver todo el país (vista macro) o acercarte hasta el nivel de calle (vista micro).
- Switcher de Capas (Map / Satellite): Botones en el lienzo que te permiten alternar dinámicamente entre la vista de Mapa Urbano (calles y avenidas, ideal para la ciudad) y la vista Satélite (topografía real, ideal para zonas rurales, mineras o agrícolas).
- Control "Centrar en Cobertura": Re-ajusta y acerca el mapa de forma inteligente (Bounding Box) para que todas las antenas activas quepan perfectamente en tu pantalla, sin importar en qué continentes se encuentren.
2. Eventos y Dinamismo en Tiempo Real
El mapa está conectado al núcleo de mensajería asíncrona de LumiotLoRaWAN. Esto significa que es un mapa "Vivo":
- Cambio de Estado: Si un Gateway se desconecta o deja de emitir latidos (Heartbeats), el color de su marcador (Pin) cambiará al instante a rojo, alertando a los operadores de forma inmediata.
- Micro-Animaciones de Tráfico: Cuando una antena transfiere paquetes de telemetría de forma intensa, es posible que el sistema desencadene un sutil pulso o aura alrededor del Pin, denotando "Tráfico en Vivo".
3. Inspección de Equipos
Hover: Vistazo Rápido
Al posicionar y sostener el puntero del mouse (Hover) sobre cualquier marcador del mapa, el sistema desplegará de forma inmediata un Tooltip nativo flotante con:
- Nombre Amigable del Gateway y su ID.
- Esta acción es súper rápida, diseñada para hacer un barrido ágil de antenas cercanas sin tener que dar clics innecesarios.
Clic Fijo: Ficha de Inspección
Si haces clic izquierdo sobre un marcador (Pin), este se anclará e invocará la Ficha Resumen del Gateway:
- Estado Vital (Punto Verde/Rojo): Confirma al instante si la antena tiene enlace activo.
- Nombre del Equipo: El nombre asignado por la filial o integrador (ej.
GW-RAK-OFFICE). - Gateway EUI: Su dirección criptográfica oficial en el Network Server.
- Última Conexión: Calculado en formato relativo de alta precisión (ej. Hace 7 segundos). Esto valida que la infraestructura física está emitiendo datos al Gateway REST API en este preciso momento.
- Botón "Ver Detalles": Al presionar este poderoso botón azul, abandonarás el mapa y el sistema te teletransportará directamente al Monitor de Gateway, donde podrás auditar la consola de tráfico LoRaWAN y las gráficas del espectro radioeléctrico en crudo.
